晶格片层扫描活细胞成像显微系统

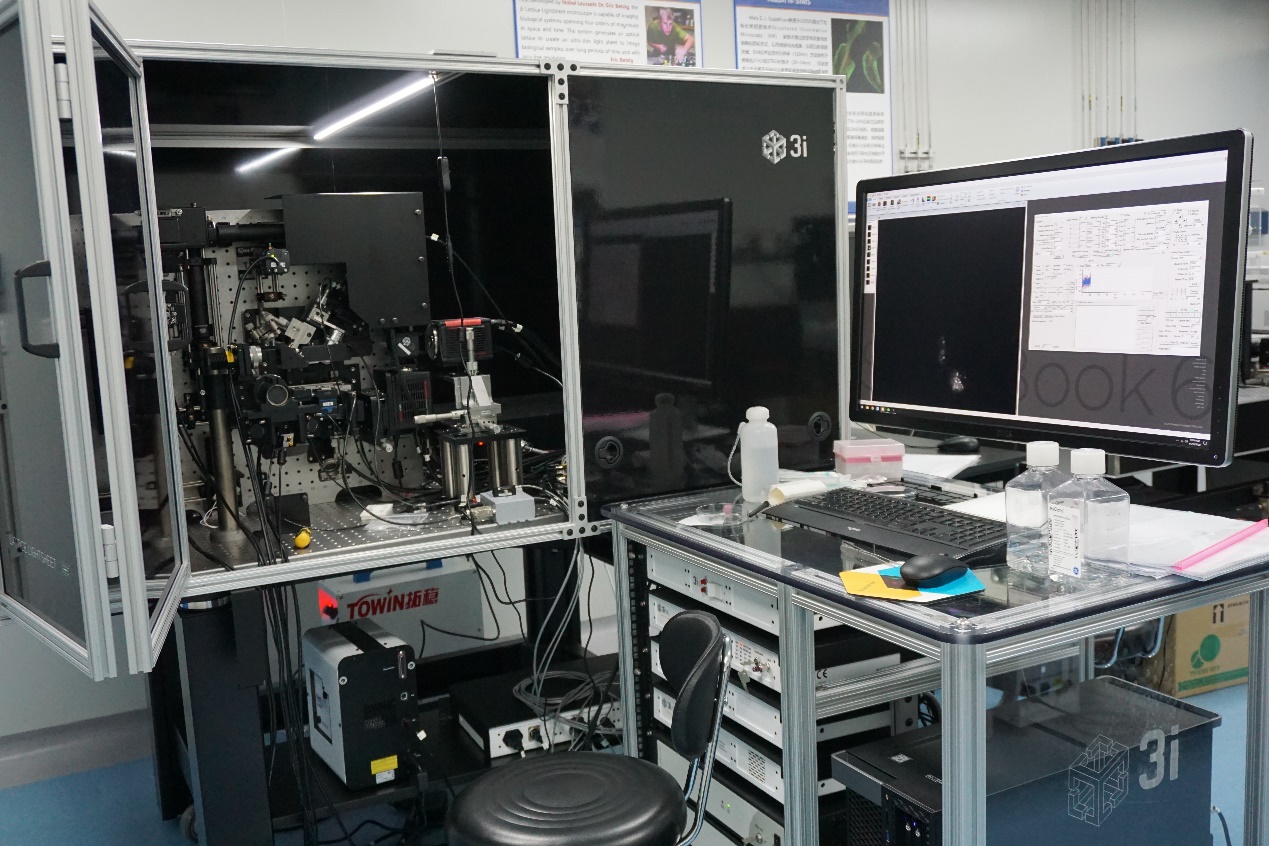

3i晶格片层扫描活细胞成像显微系统由霍华德.休斯顿医学研究所的诺贝尔奖获得者Eric Betzig博士发明。首次结合光片照明和结构光照明技术，实现了突破光学衍射极限的超高分辨率。独一无二的晶格光片技术使光片的厚度达到了前所未有的400nm，在提高轴向分辨率的同时进一步保护了活细胞的存活率。全封闭的样品仓可快速将仓内温度加热或冷却至活细胞需要的温度。高时空分辨率，高速度和高灵敏度的结合使该系统成为活细胞显微镜新时代的终极工具。

1.系统成像分辨率150nm × 230nm × 280nm，

2.系统成像速度：最高相机分辨率下200 fps， 成像深度：150µm

3.照明物镜：28.6倍物镜， NA 0.71， WD 3.7mm

4.成像物镜：60倍以上物镜， NA 1.1， WD 2.0mm

5.检测器处总放大62.5倍

6.高速，高分辨率空间光调制器，分辨率2048×1536，最大频率：100 Hz;

7.光片由空间光调制器产生晶格贝塞尔光束形成，光片最薄处为400nm， 光片厚度与ROI相匹配

8.电动零阶滤片

9.17 个环形滤片,1个空位

10. 高速压电位移台

11. 物镜位移分辨率：0.4nm

12. 物镜位移重复精度：±3nm

13. 物镜位移距离：100 µm

14. x，y轴位移分辨率：1nm

15. x，y轴位移距离：200µm × 200µm

16. 双制冷型高速sCMOS相机，分辨率> 2000 × 2000， QE >82%，像素尺寸：6.5 µm，动态范围：>37,000:1，最快速度: 最大分辨率下100fps （双相机最大分辨率下 200fps）

17.六线激光器，波长分别为405nm,350mW； 455nm,300mW； 488nm,300mW； 532nm,500mW； 592nm,500mW； 642nm,5mW

18.具有激光安全柜以保障安全

19.全自动样品仓，由生物惰性材料制成，水密，抗高温高压，具有高精度温度控制系统,温度控制范围 15℃-40℃，具有CO2, O2和湿度调控功能。

20. 软件支持8发射通道成像，相机常规和confocal线扫模式无缝切换，并可组合定义成像，即视光层电动精调教，包括位置，对焦，电动变倍控制，样品多维位置一键式定义，储存找回多颜色通道，多维位置自由组合，多time-lapse控制。单一软件控制AOTF，空间光调制器，扫描振镜，以及相机读取软件全面操控显微镜，并进行数据采集，偏斜补偿以及数据处理

活细胞显微成像
