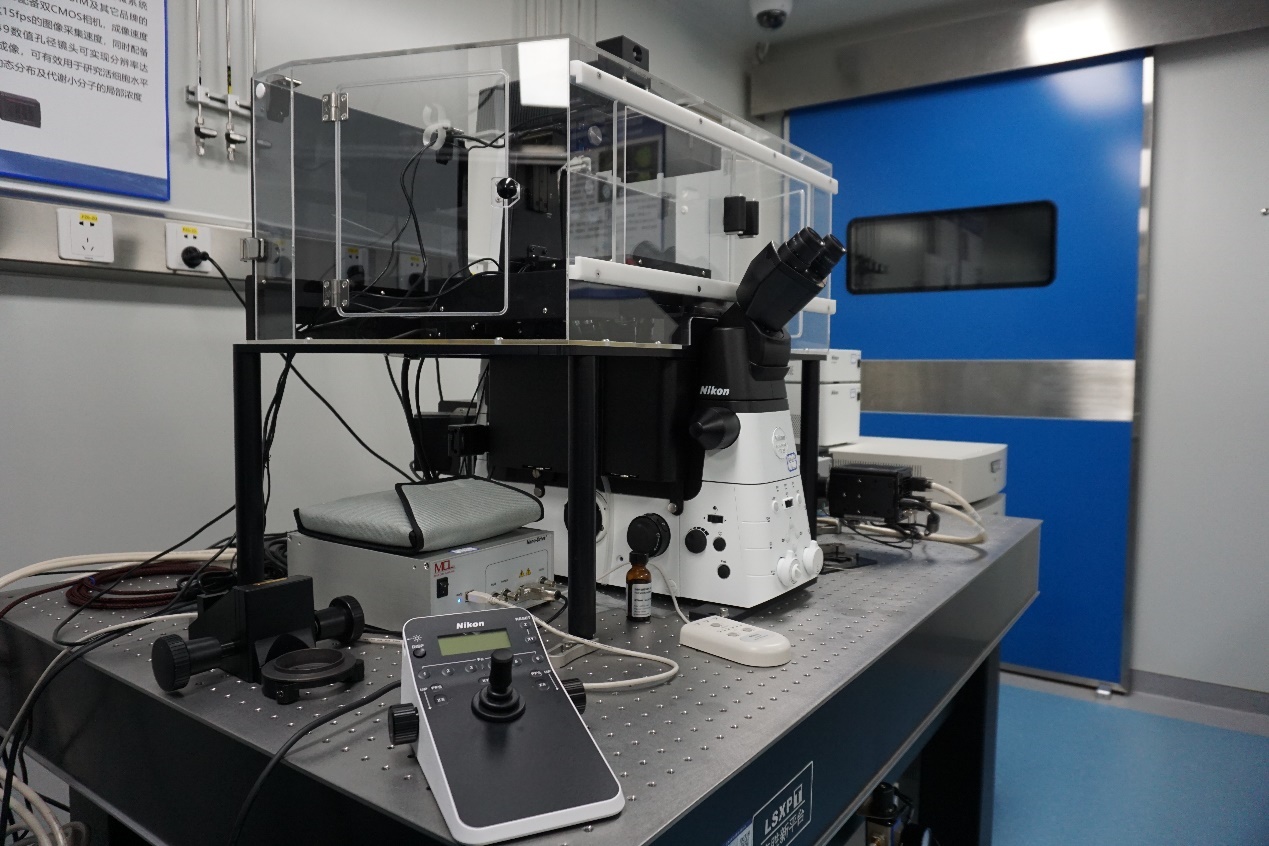

结构光照明超分辨显微成像系统 N-SIM S

SIM系统采用独特的结构照明技术，可捕获快速生物过程，并将分辨率提高至传统光学显微镜的两倍（115nm，TIRF-SIM最高可达86nm）。尼康最新的SIM S系统采用了一种全新的图像调制技术，可以快速，精确地切换照明模式。 N-SIM S实现了令人难以置信的采集速度（高达15 fps ），可实现活细胞和细胞内动态的超分辨率延时成像。

1.SIM结构照明系统：XY分辨率86nm，Z轴分辨率269nm，成像模式3D、2D等，多色颜色6色，速度高于15 fps。

2.双制冷型高速高灵敏sCMOS相机：像素：2048(H)×2048(V)；像元尺寸：6.5µm×6.5µm；动态范围：37000:1；量子效率：效率峰值82%；制冷方式：forced air：-10℃，Water cooled：-30℃；满幅成像速度：100fps, 最快速度：25655fps（2048(H)*8(V)）；曝光时间：38.96μs to 10s。

3.SIM模块激光台：集成式激光台，覆盖近紫外及可见光波长范围的激光器，各激光器单独分立，整合输出。

4.SIM模块激发光源：6个固体激光器单元，包括：近紫外激光器（波长405nm）、445nm激光器、488nm激光器、514nm激光器、561nm激光器、647nm激光器。所有激光器均可由AOTF连续可调控制。

5.激光器控制：激光光源系统由计算机控制。可由软件界面通过鼠标操作，选择各种光源，并可由软件控制的声光调制器控制光源强度、电子开关和波长选择等，并直观地了解到各种光源的工作状态。

1.15 fps的高速超分辨率成像

2.活细胞成像的分辨力是传统光学显微镜的两倍

3.在照明模式之间自动切换

4.拍摄更大的视野

5.TIRF-SIM / 2D-SIM模式及3D-SIM观察模式

6.在多尺度实验的成像模式之间无缝切换

超高分辨率显微镜可以从分子簇乃至单分子水平上直接观察如DNA和蛋白质分子的结构，为蛋白的功能和基因的调控提供最直接的图像支持。
