共聚焦高内涵细胞成像分析系统

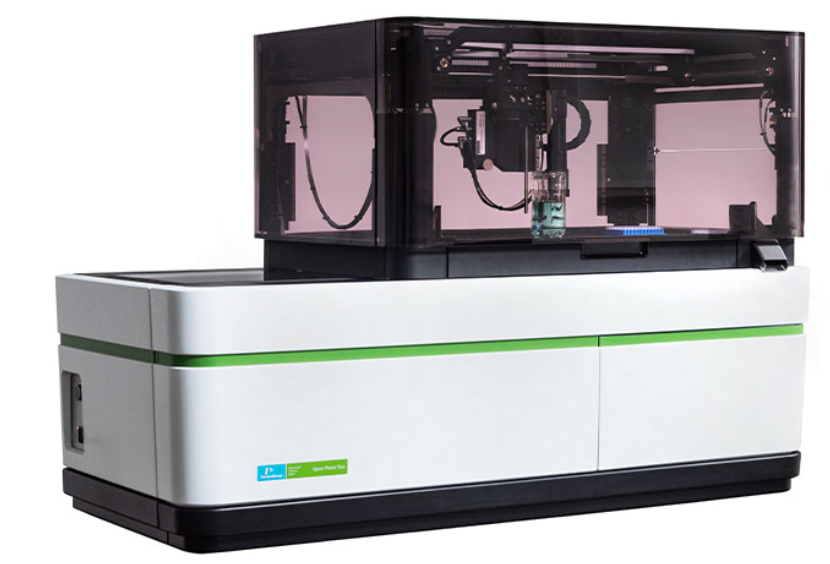

Opera Phenix共聚焦高内涵细胞成像分析系统是基于激光双转盘共聚焦的高内涵细胞成像与分析和筛选平台，可实现快速的同步多色荧光共聚焦图像采集，综合的对细胞的状态、变化、总体趋势进行分析，得到具有高内涵，高可靠性的分析结果。购置后将用于贴壁单细胞内蛋白质功能、信号转导、细胞活性、细胞代谢与生物反应进行高通量表征分析；与siRNA文库结合可用于筛选细胞功能与生物反应中的关键基因。

1.检测模式：配置具有宽场荧光成像、明场成像、明场无标记成像和双转盘共聚焦荧光成像、近红外增强型明场成像五种检测模式。

2.专业高内涵光路设计，光路一体化，一体机，具备暗箱设计且可在日光灯下直接操作，避免外接光路、外界光源、振动对活细胞稳定性的影响。

3.采用激光器光源进行荧光激发，采用双相机双通道荧光独立激发通路，不同通道激光可在不同的样品图像位置同时激发荧光，同时成像。

4.光源系统：采用4线固体激光光源，固体激光光源波长分别为：405nm，488nm，561nm，640nm。

5.配备740nm近红外LED 光源用于明场成像及DPC成像，以降低成像背景干扰，减少光照对细胞光毒性。

6.微透镜增强型双转盘共聚焦成像：采用双转盘共聚焦成像系统，配有精准对齐的微透镜转盘和针孔转盘，转盘可以在转速3000 rpm条件下维持同步稳定运行，并与激光光源、SCMOS相机成像协调同步，保障最低水平光漂白和光毒性，能够对活细胞长时间共聚焦成像。

7.图像采集系统：同时自带配备2个16bit sCMOS数码相机同时采集图像，每个相机有效像素≥2100x2100 pixel，像素尺寸≥6.0 X6.0 μm2，能够进行同步激发同步采集，并提供光路示意图

8.检测器：

高灵敏度高分辨率sCMOS相机

像素规格2160 x 2160  pixel

像素尺寸6.5 μm x 6.5 μm。

荧光平场校正功能：获得视野信号均一的图像，校正过程全自动完成，无需任何人工干预，不需准备任何耗材和参考图像。配置BASIC 在线校正与Advanced 在线校正多模式方案。

9.发射滤光片

发射滤光片转轮：8孔位满载

发射滤光片波段：430-500 nm；470-515nm; 500-550nm; 515-580nm; 570-650nm; 600-640nm; 655-760nm; 655-760nm

配置读码器，支持条形码识别

10.二向色镜

提供8孔位二向色镜转轮，与激发光源、发射光转轮一一对应

配置读码器，支持条形码识别

11.物镜

6位物镜转轮

空气镜5X（N.A. 0.16），10X（N.A. 0.3），20X（N.A. 0.4）, 40X（N.A. 0.75）高数值孔径或长工作距离物镜

63X水镜（N.A. 1.15） 高数值孔径水介质物镜同时配置高级非亲水张力涂层。

配置读码器，支持条形码识别

12.配置全自动物镜补水循环系统，含电动水泵，补水管道，自动注水器。可实现整板的水镜高通量全自动扫描。

13.具备明场无标记细胞分析模块

14.Z轴切层成像功能

可通过软件控制，实现对不同高度的图像进行采集；

具有智能Max projection功能，可在多张不同高度的照片中选择最清晰、最明亮的图像。

可实现对3D微组织的扫描，并具备相应的采集和分析模块。

15.具备环境控制单元：温度控制：37-42⁰C (± 1⁰C)； CO2气体控制：1-10%（± 0.5%），高内涵软件一体化可监控及调整系统温度及CO2浓度。

16.3D 分析模块。

软件配置一体化的3D功能，从样品制备-智能化成像-3D数据可视化-3D数据分析，无需其他插件，可轻松完成从拍照到分析，以及边拍照边分析的功能。

一体化成像分析软件可兼容多种3D耗材模板，如低黏附力板、U型板及各种微流控板以及各种2D, 3D芯片。

提供一体化的智能扫描软件，可批量在同一软件内完成2D-3D的各种智能成像；可编辑算法智能识别目标区域3D微球区域，一次扫描，获取低倍全景，高倍高分辨率两套图像，可通过荧光参数、形态学参数、纹理学参数智能选择符合要求视野。

配置丰富的3D可视化功能， 提供最大光强重建视图，XYZ多层切正交视图， 多种3D重建渲染视图，任意角度层切视图、多层细胞定位视图。

配置各种视图下的3D数据分析。配置智能视窗功能，可根据感兴趣区域确认分析参数。

可计算细胞体积、3D表面积、3D最大截面积、3D球形程度 、3D投影面积、3D球形内径、3D 球厚度及高度等参数。

 可计算3D位置参数。 软件可批量计算3D 细胞球彼此距离参数以及3D球nearest neighbor距离和3D球距离孔边缘距离。

可计算细胞距离球体体表XYZ距离参数以及群组细胞的3D共定位比例、需提供细胞群相互作用信息，提供多种3D细胞群nearest object distance 算法，计算A细胞群 每个细胞在B 群组中的距离最近的细胞及该细胞的形态学信息，提供细胞相互作用强度、形态学、纹理学数据，可批量导出单细胞数据、球体

据及整孔数据。

 提供多种3D微组织分区分析方式，可计算3D囊肿部及空腔区体积、3D肝组织内部空泡及肝实质区、3D微组织中心20 um距离不同分区球体体积及细胞密度和位置。计算3D 球体中阳性细胞到某球体边缘或半球边缘距离，可批量导出单细胞数据、球体数据及整孔数据。

 可提供专利3D细胞纹理功能，可提供spot bright ,spot dark、line bright 、line dark、plane bright 、plane dark等3D纹理学指标计算，可提供多种3D 纹理提取3D渲染重建图像，可批量导出单细胞数据、球体数据及整孔数据。

17.智能扫描模块。

配置一体化智能采集模块提供了理想的解决方案。可以训练软件智能自动寻找并精准定位采集您所感兴趣的区域或目标细胞，比

18.实验设计向导： 采集软件缜合实验设计向导模块，可记录细胞类型、用药浓度、细胞数、药物浓度等信息，可设置对照及重复。实验设计向导文件可存储直接调用，记录信息一键生成EC50 曲线、海量参数Z 值。

1.可根据试验要求选用宽场或共聚焦成像模式。

2.基于激光的快速自聚焦确保整板均可采集到清晰的共聚焦图像。

3.高清晰全自动水镜系统可提供更高的图像分辨率。

4.四台sCMOS相机可实现四个通道信号的同步采集。

5.激发激光器与相机的光学转盘和精密同步功能最大化减小了活细胞试验中的光毒性与光漂白。

6.光路配置丰富，可实现对蓝色、绿色、红色、远红信号的同时监测。

高通量高内涵试验、表型筛选、使用复杂疾病模型的试验（如活细胞、原代细胞和微组织）以及快速动力学试验（如Ca2+流试验）。
