非接触式钠升级声波移液系统

Echo移液系统结合创新的动态液体封析技术™（Dynamic Fluid AnalysisTM） 和声波移液技术（Acoustic Droplet Ejection），准确地移取各种液体，在科学研究中应用广泛。

动态液体封析技术（DFA）技术

1.根据不断变化的液体性质实时调节，采用动态液体分析技术，通过声能判断液体组成成分、 母板申液体高度，进而计算向目标板中转移精确体积的液体所需的能量。 动态液体分析技术实时调节移液参数，在无需重新校准的情况下补偿液体高度（孔体积）和液体性质所发生变化带来的影响。

2.根据不断变化的液体类型、 体积或性质进行实时调节，无需干预。

3.可重复移取复杂的试剂组合或性质不一致的试剂。

声波移液技术（ADE）技术

1.用于非接触式移液

2.将超声波能量聚焦于液体液面，使母板孔内的微量液滴转移至目标孔内。

3.操作温和，安全移取细胞、样晶和试剂

4.精准转移2.Snl或25nl微量液滴流

5.利用声能非接触式移取多种不同类型液体

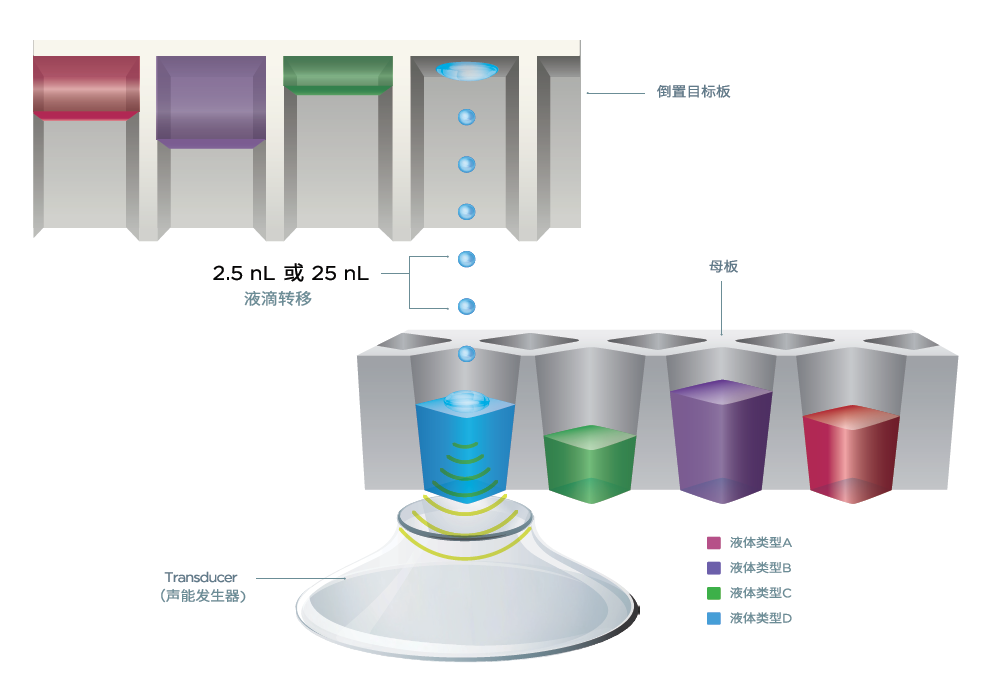

图1：声波移液一一声能转换器位于母板孔下方，向待转移液体的液面发射聚焦声能，精准地将体积为2.5 nl或25 nl的液滴流（取决于使用设备型号）转移至倒置的目标微孔板中。

图2：声波移液频闪成像显示单个液滴的产生过程。

1.通过声波能量提供高精准，全自动，非接触式的液体转移功能；

2.无需一次性枪头或喷针，无需清洗，无废物产生；

3.最小转移体积可低至2.5纳升

4.可实现384孔板到96孔、384孔、1536孔的SBS标准板的任意孔到任意孔的转移；

5.转移过程高度自动化，对于不同母板，无需人工操作校准，即可进行精准移液；

6.对于同一母板中的不同的液体，能够自动化精准识别，转移前无需额外的人工校准步骤，减少人工操作误差，保证实验的准确性和重复性；

7.可转移DMSO ，PCR Master mix、DNA、RNA、细胞，蛋白缓冲液，50%甘油等多种物质。

8.转移DMSO时，能实时监测每孔中移液过程时体积和浓度变化，结果文件中能报告溶液中DMSO的百分含量；

9.样品板的样品死体积小于3 ul；

10.能够实时监测每孔中移液过程中液面和体积变化；

11.转移液体体积在10 nl时，转移的精准度可以达到CV值小于10%；

12.移液速度: 将2.5 nl液体从384孔转移到384孔板的时间小于4.0 min，将100 nl液体从384孔转移到384孔板的时间小于4.5min。（该时间是指将384孔板放入设备至移液结束所需全部时间）;

13.运行持久稳定，可连续运行8小时以上;

1.无需吸头，非接触式转移，无样本渗漏、 残留及交叉污染风险

2.移液量小且准确，减小反应体系，降低试剂成本，节约宝贵样品

3.任意孔间高通量移液，快速进行高度复杂的多组分分析和实验

可应用跨越许多科学领域，包括药物发现、 基因组学、 合成生物学和个体化医疗。适用范围包括但不局限于：高通量筛选、基于细胞的实验、DNA测序、剂量响应、基因表达、基因分型、蛋白结晶、RNAi实验、qPCR
