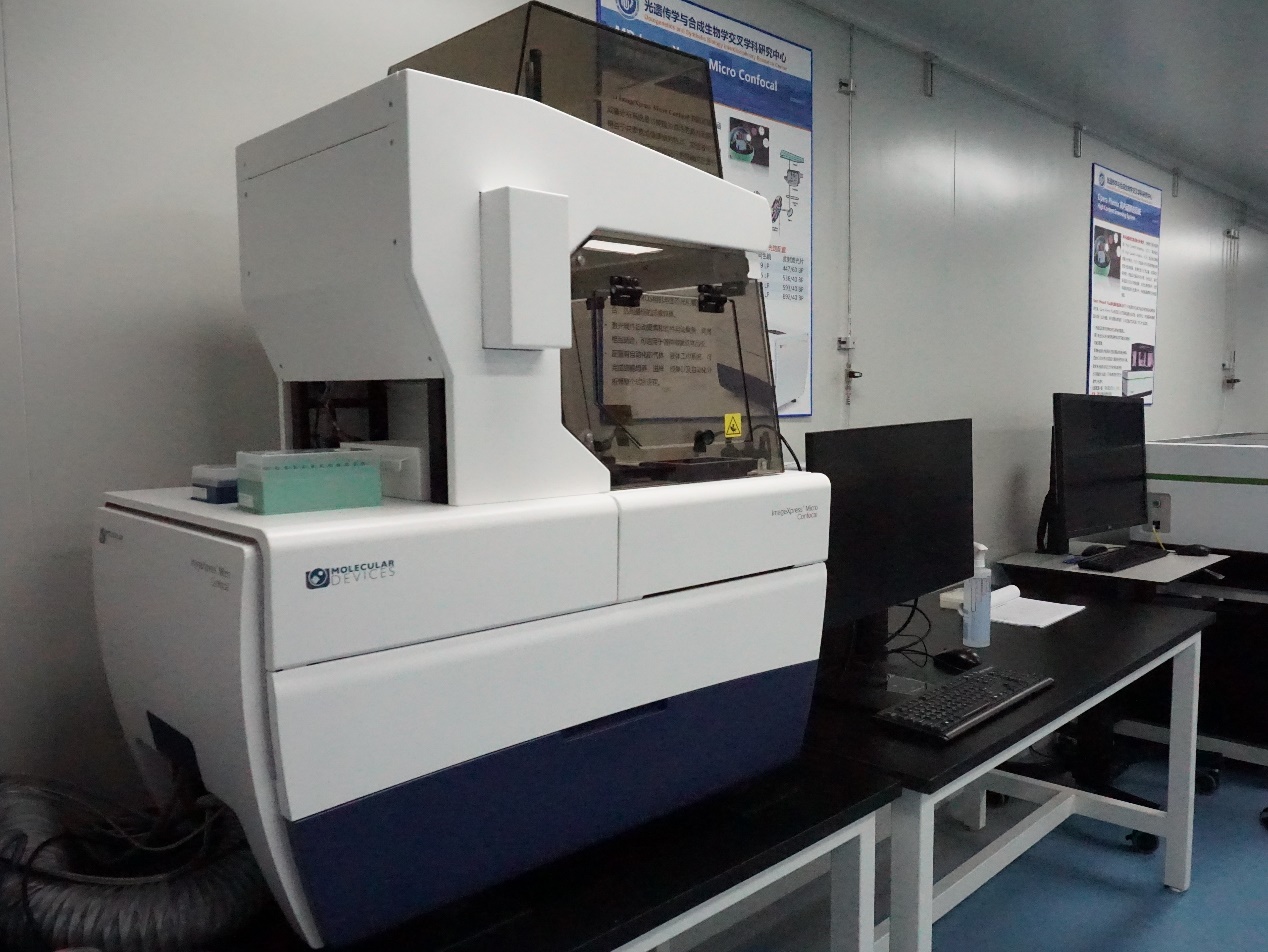

全自动共聚焦成像分析系统

MD ImageXpress Micro Confocal 共聚焦高内涵成像分析系统是功能极为灵活的高内涵系统。得益于共聚焦成像清晰的特点，实验者可以对活细胞或固定后的细胞进行更精确的定量分析。利用这套系统实验者可以观测复杂的 3D 模型、组织乃至小型模式生物整体，从而进一步分析更多的生理学相关问题。

IXM-C全自动共聚焦成像分析系统可实现快速高通量药物筛选，能够针对不同实验需要选择拍摄模式，如细胞亚结构观测可用共聚焦高清晰成像，细胞群体、组织或小型模式生物整体观察可用宽场成像，可应用于细胞毒性和活性，细胞信号传导和通路筛选，基因表达和siRNA文库筛选，配体结合、受体活化分析，荧光强度分析，形态检测，免疫化学检测等研究。

1. 光路：特殊高效光路设计，能够以宽场成像速度实现共聚焦高通量成像：

1.1 采用高强度固态光源做激发光源，激发效率高；

1.2.采用特殊排布针孔阵列，降低针孔密度的同时，提高激发光透过率；

1.3.采用转盘增透技术，能够同时提高激发和发射荧光的透过率。

1.4.高灵敏度高量子效率检测器，能够敏锐捕捉共聚焦荧光，细节清晰明亮；

1.5.可实现宽场成像，转盘共聚焦成像，两种模式，一键切换，同时满足高品质发表级共聚焦图像质量和宽场成像的速度。

2. 仪器可选择四种共聚焦模式：三个不同孔径的独立针孔转盘共聚焦模式和实时数字共聚焦模式。能够同时实现宽场实时数字共聚焦，和数字共聚焦加硬件共聚焦混合双共聚焦成像，能够进一步提高转盘共聚焦的分辨率和信噪比。数字共聚焦可连续调节，改变光学切片的厚度的同时，不损失荧光信号。

3. 具有自动Z轴光切厚度匹配算法，能够根据光路参数自动计算和匹配最佳的Z轴光切厚度。

4. 具有灵活的共聚焦成像功能，能够同时自动获得Z序列图像和Z轴叠加图像，无需后期手动生成Z轴叠加图像。支持多种Z轴自动叠加方式，包括景深扩展、最大亮度、最小亮度以及亮度叠加算法。

5. 光源：

5.1长寿命固态光引擎，寿命>20,000小时，开关速度<10 us。

5.2可直接外接其它特殊光源，光谱范围340-900nm覆盖紫外到远红外光内的多达12色以上激发波长，满足不同种类荧光染料探针的研发需求。

6. 聚焦方式：精确图像自动对焦和高速激光自动聚焦两种聚焦方式，两种聚焦方式兼容任意多/微孔板，其速度和精度优势互补，能够实现圆底孔板的精确高速对焦，可根据实验需求在任意板内/孔内/视野内单独使用或同时使用。

7. 高精度XY载物台及Z轴：采用高速负反馈磁悬浮XY载物台及Z轴，噪声低，速度快，响应快速，最小步进20nm。

8. 成像系统：采用科研级CMOS获得16bit图像，像素规格2048 x2048 pixel，像素大小6.5x6.5 um，最大满幅读出速率100fps，读出噪声< 1.1e－ ，量子效率>75%, 动态范围>30,000：1。

1.活细胞培养室与成像系统隔离，可实时成像。可以防霉、防潮、防溅出；可控制适合活细胞生长的温度（30–40°C ± 0.5°C)、 湿度控制（96孔板或384孔板0.5 μL/well/hour）及二氧化碳浓度等条件，活细胞实时观察可达7天以上。

2.自动加样装置：适用于细胞快速动力学检测。加样的量程范围：3–200 μl，1ul递增,精度：±5%；更换式一次性 Tip 头加样，避免样品间交叉污染，保证无菌环境。化合物载板架可加热。

3.具有自动批量3D空间构建及分析功能，无需繁琐手动逐张分析。适用于血管生成的三维构造、细胞球的三维构建与分析、神经细胞的三维构建分析等所有硬件均可通过软件自动化控制，操作简便，易于使用。

4.能够对各种标本，各种规格和任意底壁的多孔板进行自动成像和数据分析。

5.AgileOptixTM 转盘共聚焦技术可以轻易地切换和设置拍摄模式，以达到最佳拍摄和分析效果。

6.科学级 sCMOS相机与固态光引擎光源结合，达到最佳的成像效果。

7.激光硬件自动聚焦和软件自动聚焦，两者相互结合，可适用于各种物镜及样品板。

8.配置有自动化的气体、液体工作系统，可完成细胞培养、进样、成像以及自动化分析等整个试验进程。

转盘共聚焦、荧光成像模块、活细胞模块、自动加样臂。

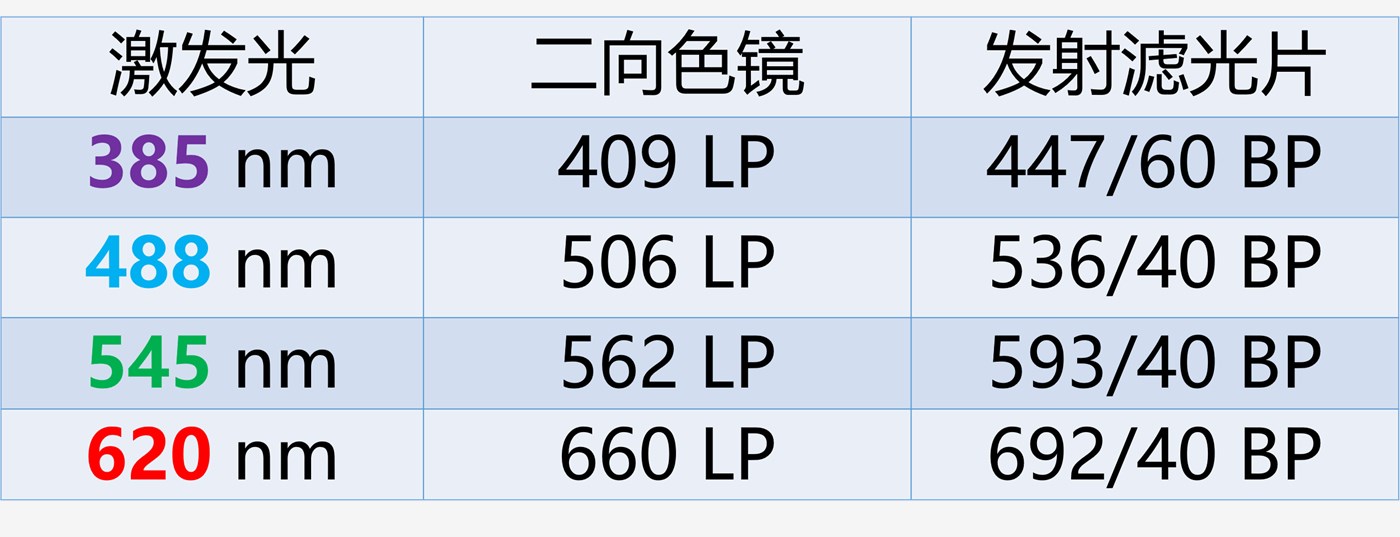

ImageXpress 光路配置
