转盘共聚焦显微镜 CSU-W1 SoRa

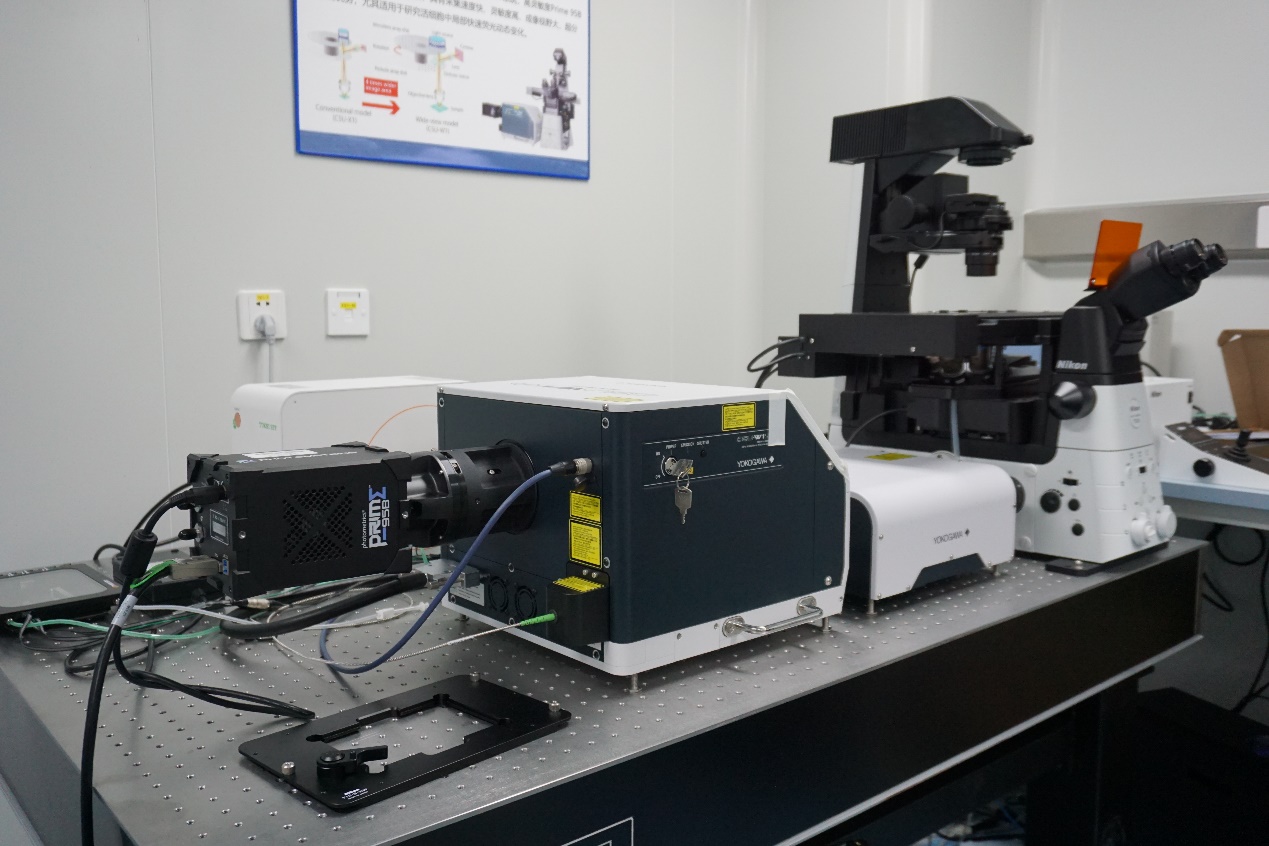

尼康的活细胞观察成像及数据分析系统基于尼康的顶级倒置显微镜Ti2-E，配备Yokogawa的转盘共聚焦系统，为样品的高速3D成像以及长时间的活细胞成像提供了优质的条件。共聚焦系统包含由马达固定的两个碟片，旋转时可对视野进行快速多光栅扫描，其中Nipkow转盘碟片含有20,000个针孔，第二个转盘碟片含有同样数量的微透镜，可以使激光汇聚进入到每一个针孔。在我们的优化系统里，设计了针孔和微透镜协同模式来完善光栅扫描，大幅度降低了光漂白和光毒性，因为只需要低的激光强度照射，样品就可以满足荧光激发。

1.双相机微透镜增强型转盘系统，带明场拍摄，荧光/明场电动切换。

扫描视野：大于17mmX16mm。

电动3位二向色镜自动切换；外部信号同步：

脉冲信号同步扫描速度，输入TTL信号 300-800Hz。

适用激发波长：405-785nm，发射光检测波长范围：420-850nm；

内置快门响应时间30ms。

配备10位发射滤片转轮，切换速度40ms，直径25mm发射滤光片。

可安装双相机同时采样

光学硬件实现X-Y方向分辨率最高可达150nm

2.转盘系统激光光源： 4个低噪声固体激光器单元

含405nm、488nm、561nm、640nm光纤激光器，各激光器输出功率均100 mW。

具有激光光路自动对准功能

调制速度优于15 MHz

RMS噪声 (10Hz-10 MHz)低于0.3%

24小时激光功率漂移低于3%

3.制冷型高速高灵敏sCMOS相机：像素：2048(H)×2048(V)；像元尺寸：6.5µm×6.5µm；动态范围：37000:1；量子效率：效率峰值82%；制冷方式：forced air：-10℃，Water cooled：-30℃；满幅成像速度：100fps, 最快速度：25655fps（2048(H)*8(V)）；曝光时间：38.96μs to 10s。

在不降低分辨率的情况下，该系统可实现长时间观察大/厚组织样本或细胞的各种生命活动，成像视野更大、图像更清晰。系统还配备了高内涵分析(High Content Analysis, HCA)模块，构建在NIS-Elements软件平台之上，可对多孔板样品进行流程化操作分析，如高速自动采集、数据浏览、数据分析、数据管理等。

可以轻松实现大视野成像、宽平场性以及活体成像的高稳定性。 例如：

1、活细胞长时间大视野成像—小鼠胚胎发育早期

2、厚样品3D 成像– 由小鼠ES细胞再生的视杯器官等。
